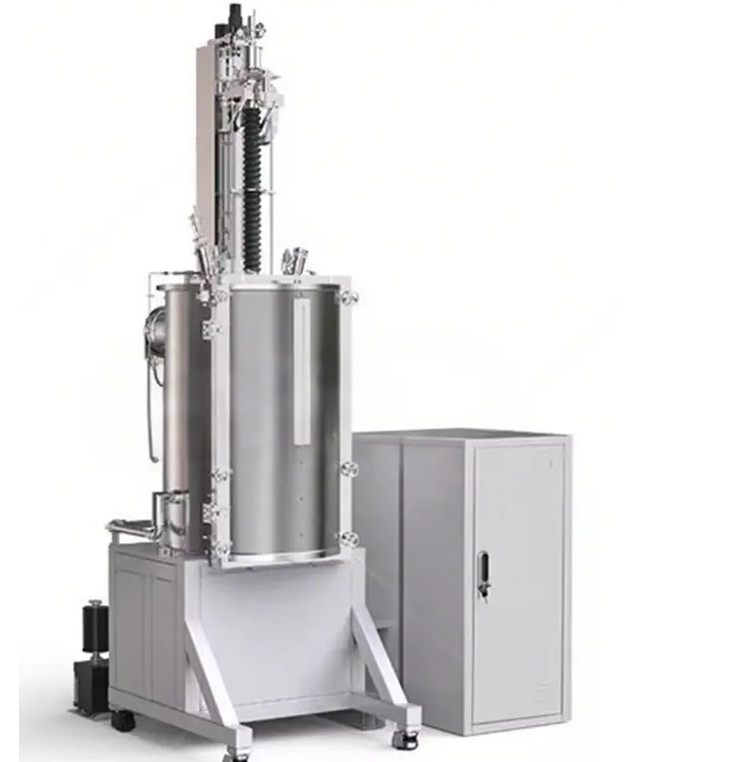

晶体生长炉的信息介绍
晶体生长炉主要用于半导体材料的品体生长，通过精确控制温度、气氛和机械运动等条件，实现高质量单品的生长。该设备在半导体产业中具有重要地位，既可用于碳化硅（SiC）单晶生长，也可用于单晶硅（Si）生长，但两者的生长工艺、设备设计和技术难度存在显著差异。
晶体生长炉的特点优势
晶体生长炉主要由炉体、加热系统、真空系统、气氛控制系统、机械运动机构以及控制系统等组成。各部分协同工作，确保晶体生长过程的稳定性和可控性。
晶体生长炉的结构特点 | |||
炉体 | 加热系统 | 真空系统 | 气氛控制系统 |
采用高强度、高耐腐蚀性的材料制成，能够承受高温和真空环境下的长期工作。 | 采用先进的加热技术和材料，提供稳定、均匀的加热环境，确保晶体生长所需的温度条件。 | 具备高效的真空抽气和保压能力，为晶体生长提供所需的真空环境。 | 能够精确调节炉内气氛的组成和压力，以满足不同晶体生长的需求。 |
晶体生长炉的工艺应用
物料气相传输法（PVT）的基本原理是：固态原料在高温区升华→气相组分传输至低温区→在籽晶表面结晶。
晶体生长炉在气相传输法（PVT）的工艺应用 | ||
原料升华控制 | 气相传输环境 | 结晶界面优化 |
中频感应加热（1600℃以上）使SiC原料（粉末或块体）在石墨坩埚内高效升华，形成Si₂C、SiC₂等气相组分。 | 10⁻³Pa级真空减少杂质干扰，惰性气体分压调节气相传输动力学。 | 籽晶旋转改善结晶均匀性，坩埚升降调节原料到籽晶间距，维持**生长界面。 |
晶体生长炉高温加热系统分区温控（±0.1℃精度）通过梯度温度场，确保升华速率稳定。 | 晶体生长炉的真空与气氛控制系统实时监测气相成分，闭环反馈控制气体流量。 | 晶体生长炉可控制籽晶杆与坩埚运动，实现0.5mm/h生长速率精度，避免晶体应力缺陷。 |
直拉法（CZ）的基本原理是：通过精确控制熔体温度、晶体提拉速度和旋转等参数，实现高质量单晶的生长。
晶体生长炉在直拉法（CZ）的工艺应用 | ||
原料熔融 | 籽晶引晶 | 晶体生长 |
高纯度多晶硅（或锗）在坩埚中加热至熔点以上（硅：1414℃）形成熔体。 | 将定向切割的籽晶浸入熔体，缓慢提拉并旋转，诱导熔体沿籽晶结晶方向生长。 | 通过控制温度梯度、提拉速度（毫米/分钟级）和旋转速度，形成圆柱形单晶锭。 |
晶体生长炉高温加热系统提供1600℃以上的高温，需均匀加热坩埚。 | 晶体生长炉控制籽晶运动，提拉速度影响晶体直径和缺陷密度）。旋转方向与坩埚反向旋转以改善均匀性。 | 晶体生长炉优化温度梯度，减少热应力导致的缺陷。控制坩埚旋转与升降促进熔体对流，提高掺杂均匀性。 |
